Котел 1160 КВт дизельный в Челябинске

Промышленный котел 1160 КВт дизельный

Основные характеристики:

• мощность 1160 КВт, 1,16 МВт, 1,0 ГКал;
• максимальная температура 115 град;
• топливо – легкое жидкое, дизель;
• горелка – импортная/отечественная;
• давление не более 0,6 МПа; отапливаемый объем от 26600 до 38200 м3 (в зависимости минимальной температуры в регионе эксплуатации). Проверить или подобрать мощность дизельного котла в Челябинске или любого другого города вы можете по ссылке.
• устанавливается в котельных административных, производственных зданий и отопительных котельных ЖКХ.

Устройство и описание

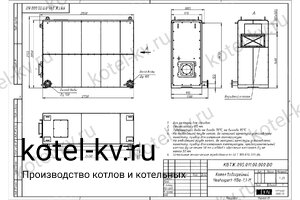

Котел КВа-1.16 дизельный. Чертеж Конструкция дизельного котла водотрубная – водогрейный котел 1160 КВт изготавливается из стальных труб диаметром 57 толщиной стенки 3- 3,5 мм сталь 10. Конвективная часть выполняется из трубы 32 сталь 20. Каркас изготавливается из профильной трубы, уголка и швеллера. Тепловая изоляция состоит из плиты ПТЭ. Наружная обшивка выполнена из стального листа. В жидкотопливном котле установлен взрывной клапан.

Конструкция теплогенератора на дизеле состоит из двух блоков - топки и конвективной части. На фронте котла изготавливается дверка для обслуживания топочной камеры. В дверке изготавливается отверстие с креплением под горелку. Для наблюдения за топочным процессом, имеется гляделка со смотровым стеклом. Горячие газы выходят из топки вверху топочной камеры и поступают в конвективные секции. Секции конвективных пакетов устанавливаются блоком. Горячие газы из дизельного котельного блока выходят в задней части сверху.

Горелочное устройство для данного котла – марки CIB UNIGAS. В случае вашего намерения установить жидкотопливную горелку иного производителя, необходимо произвести проверку совместимости по длине и ширине угла раскрытия факела горелки. При набросе факела горелки на стенки топки возможно прогорание труб. Котельный завод производит проверку и в случае необходимости может изменить габаритные размеры топки и котельного блока, по выбранную вами горелку.

Циркуляция промышленного котла на дизеле мощностью 1160 КВт обеспечивает быстрый нагрев воды и выход на требуемую мощность. Локальные перегревы отдельных зон поверхностей нагрева исключаются точностью производимых расчетов гидравлики. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

Принцип работы промышленного водогрейного котла 1160 КВт на дизеле

Дизельное топливо сгорает в топке. Горячие газы омывают трубную систему и нагревают воду до 115 град.

Циркуляция воды в котельном агрегате производится циркуляционным насосом. Для восполнения теплоносителя, теряемого при дренировании и в теплосети, производится подпитка подпиточным насосом.

Для горения топлива в топку подается воздух. Дымовые газы проходят трубную систему котельного блока и поступают в газоходы котельной. При работе с импортными горелками под наддувом установка дымососа не требуется. После газоходов газы через дымовую трубу поступают в атмосферу.

Промышленный дизельный котел 1160 КВт должен быть укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы, температуру и давление воды, минимальный расход теплоносителя, поддерживает минимально допустимое разряжение, регулирует работу горелки.

Водно-химический режим жидкотопливного котла 1160 КВт должен быть организован в соответствии с требованиями руководства по эксплуатации и нормативной литературы по тепловым энергоустановкам и тепловым сетям. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

• Инструкции по эксплуатации
• Правил устройства и безопасной эксплуатации водогрейных котлов с температурой нагрева воды не выше 115 °С
• Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Водогрейный дизельный котел 1160 КВт должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию водогрейного котла, является предохранительный клапан. Расчет пропускной способности для каждой мощности приведен в паспорте котла.

Необходимые условия монтажа и эксплуатации котла 1160 КВт представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя

На заводе изготовителе дизельный котел 1160 КВт подвергается гидравлическому испытанию давлением 0,9 МПа (9 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей  и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации дизельного котла 10 лет.
